Nakamichi с ЛПМ 2-ого поколения. Ноу хау при ремонте и настройке.

 Автор статьи mapex1976

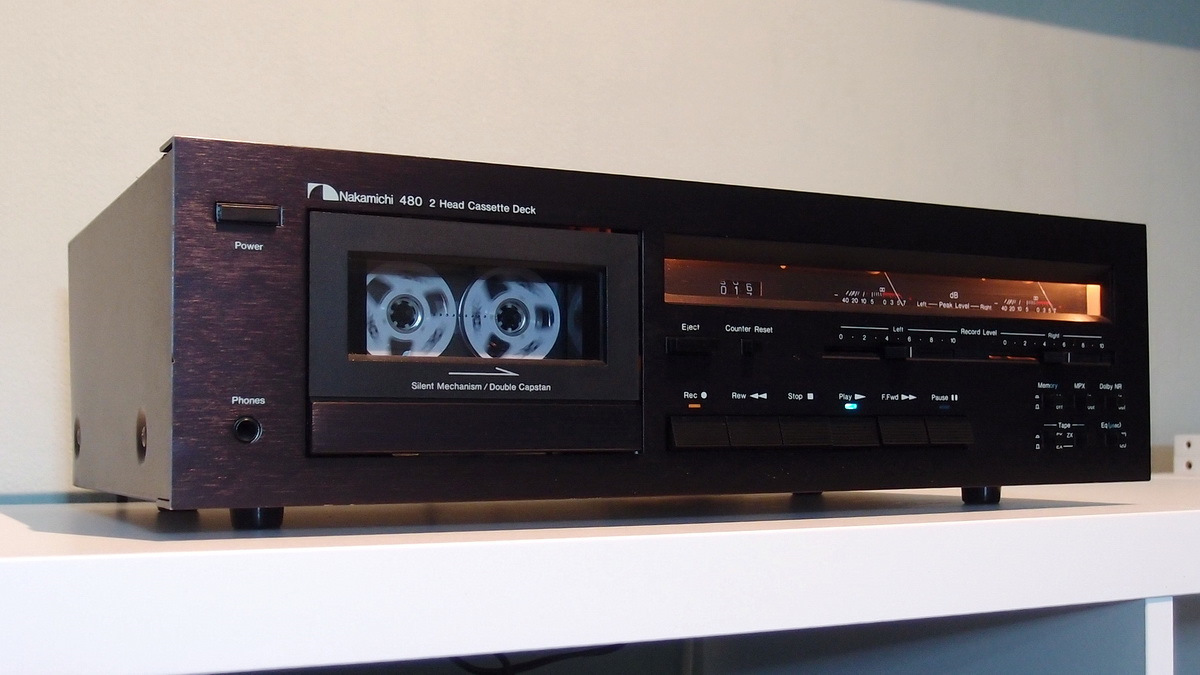

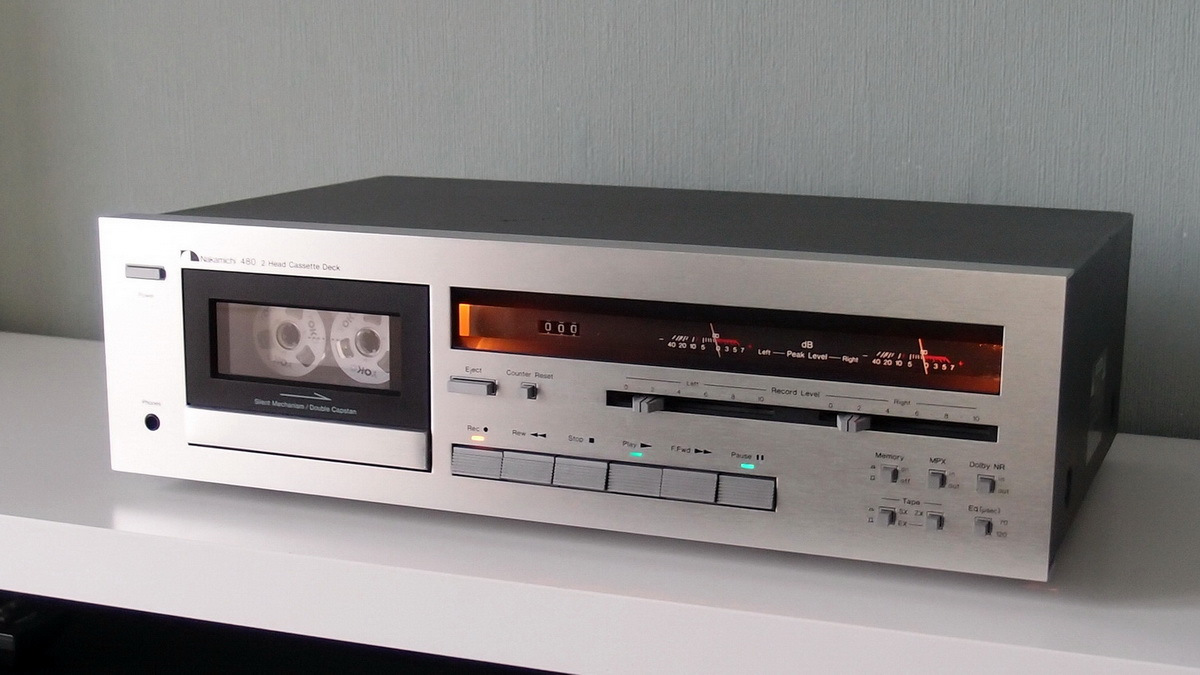

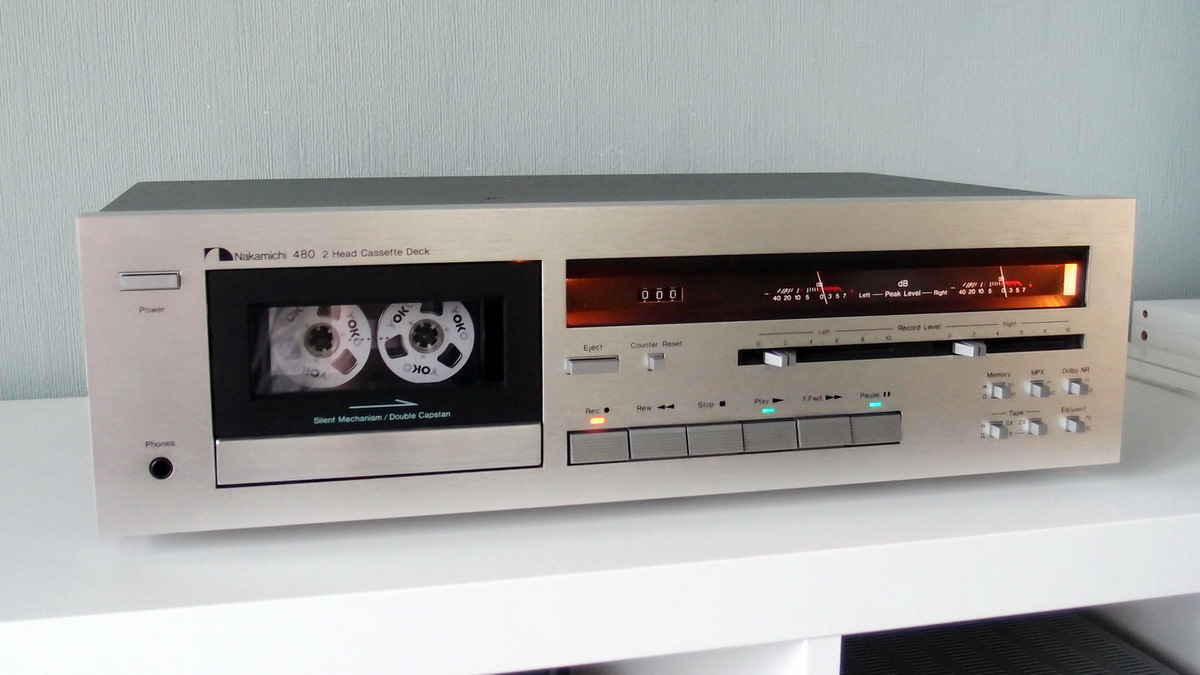

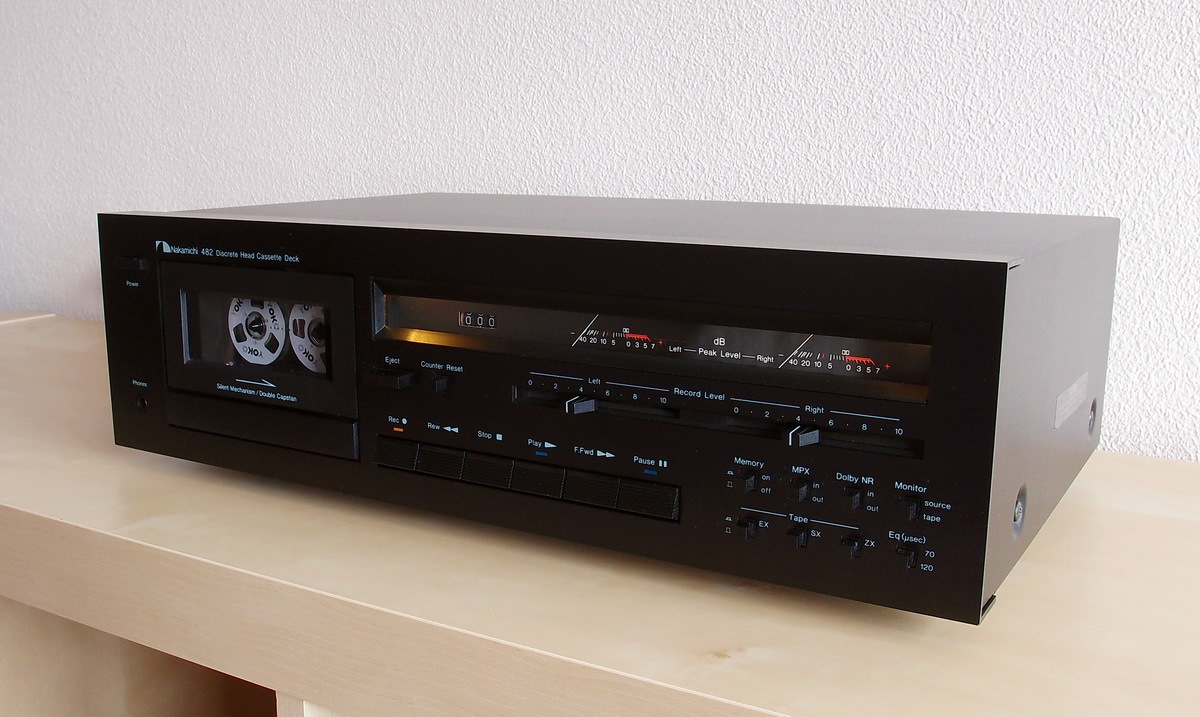

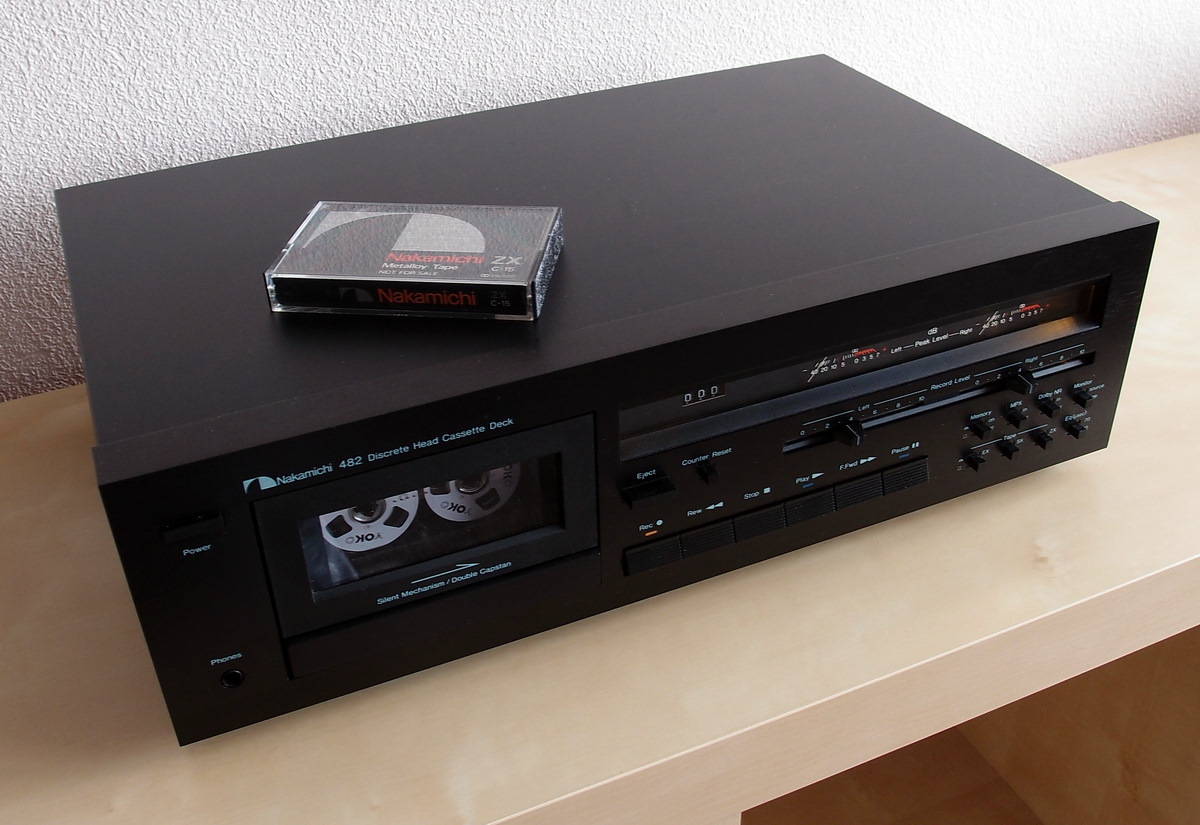

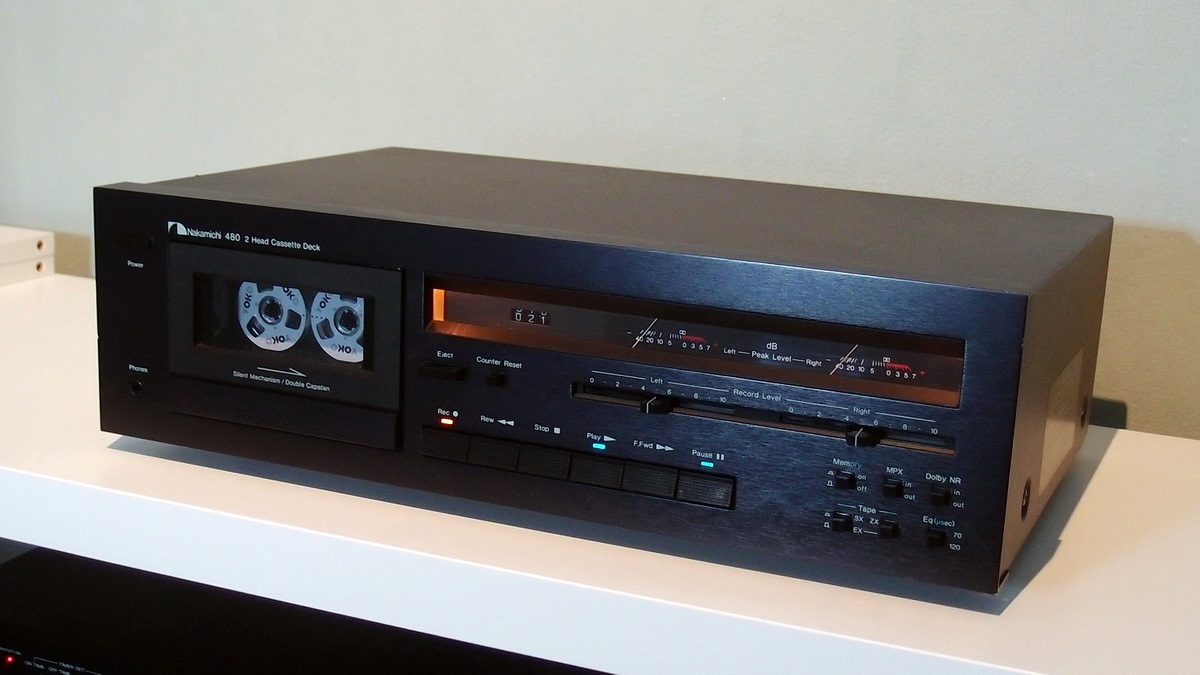

В качестве фотопримеров взяты модели 4-ой серии.

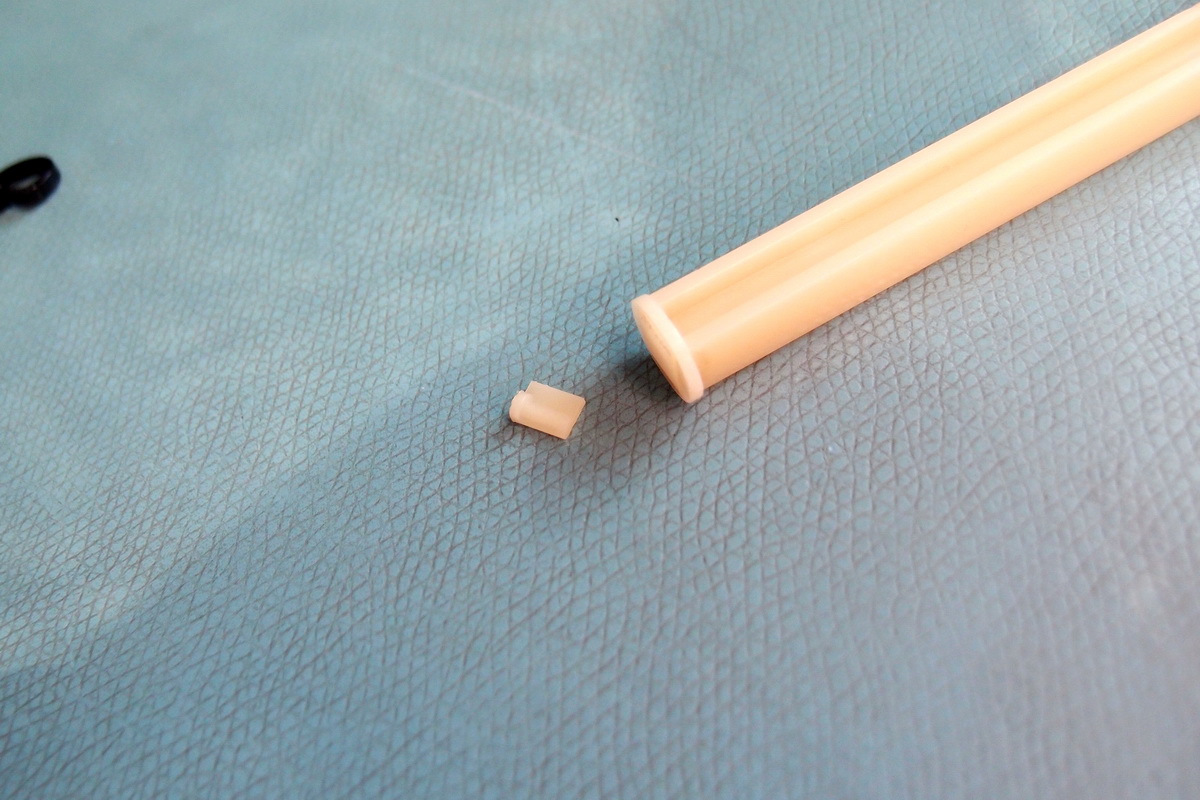

1. Шток-толкатель от кнопки POWER к самому включателю.

Так часто случается при неправильном снятии штока.

А снимать его приходится обязательно(!) при снятии передней декоративной панели.
Правильно делать так:
— включаем кнопку POWER, что бы дать свободный ход штоку-толкателю;
— поворачиваем шток-толкатель на своей оси на 90 град. (в любую сторону) и высвобождаем его таким образом от кнопки POWER, что на передней панели;
— аккуратно отсоединяем лапки штока-толкателя (которые и отламываюся) от самого выключателя.

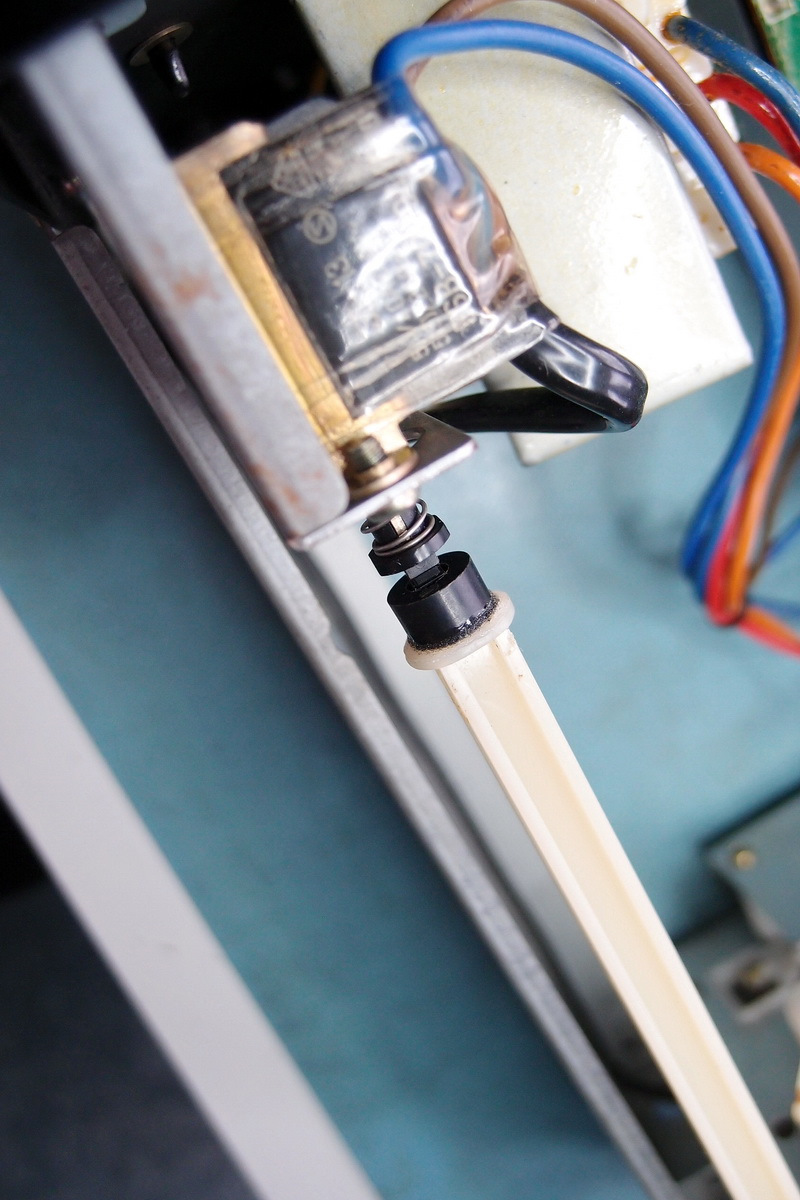

Решение проблемы спустя рукава и на скорую руку.

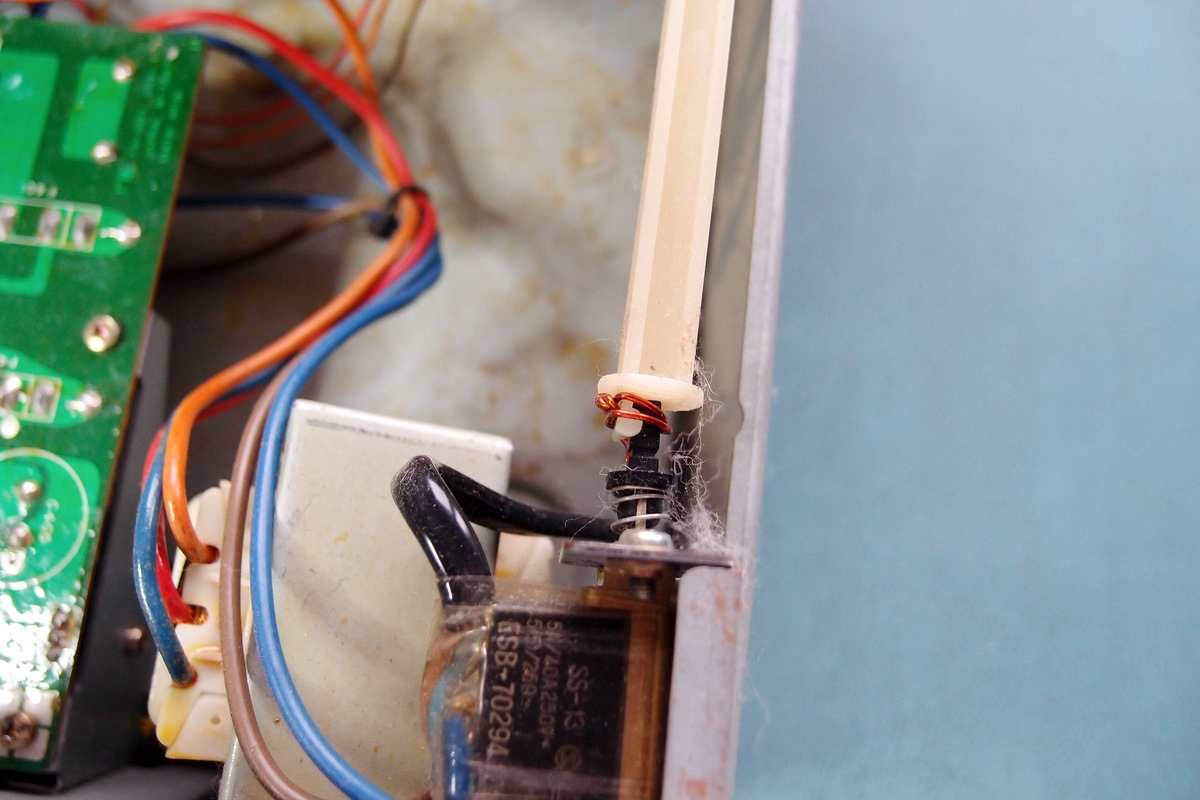

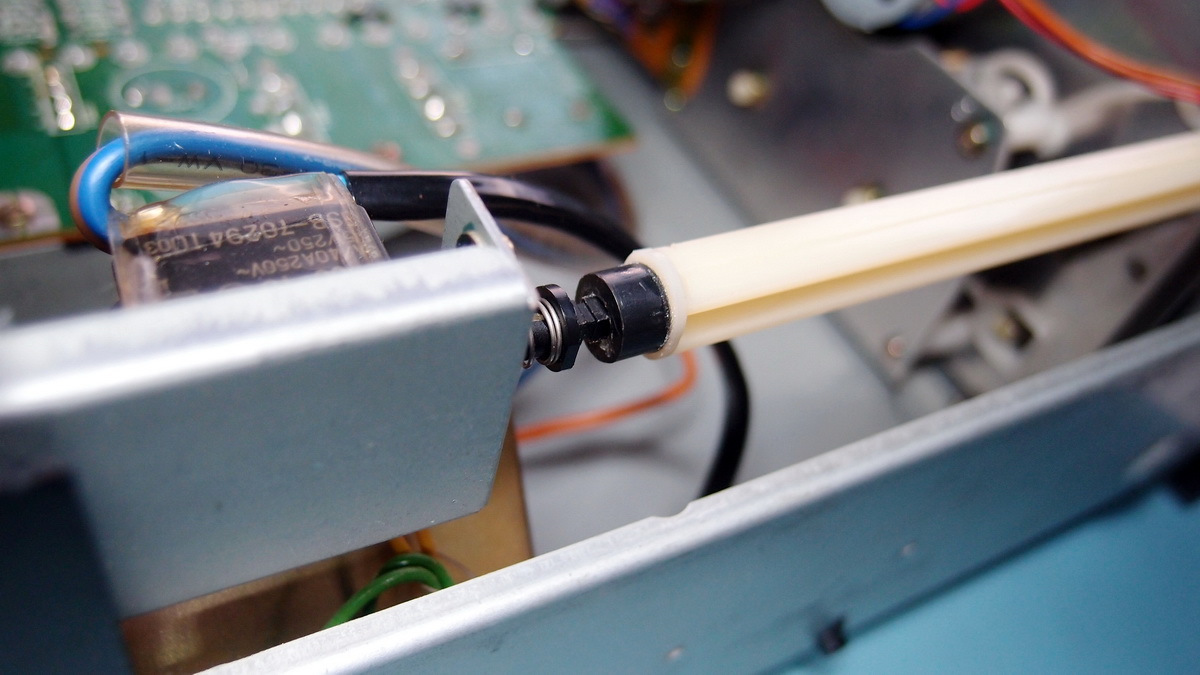

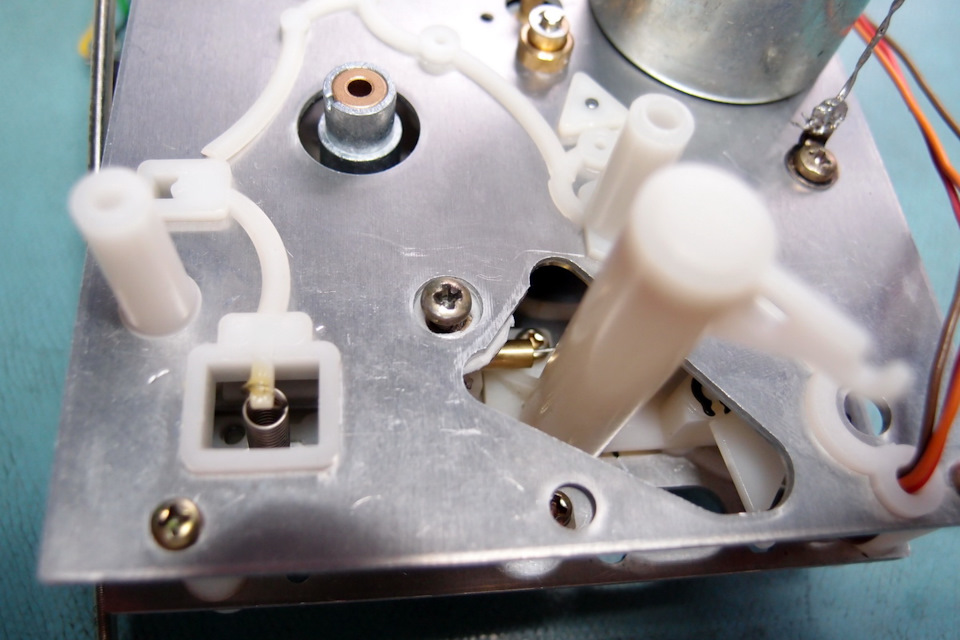

Решение проблемы с помощью отрезка пластиковой трубки и суперклея.

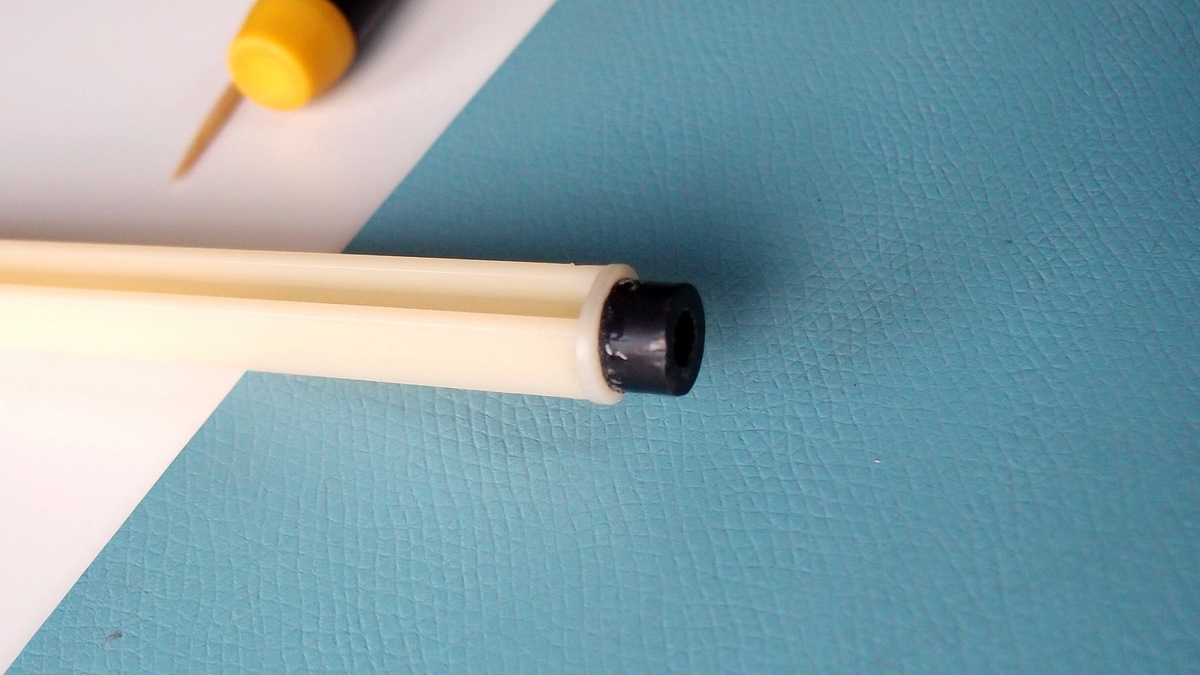

Отрезок пластиковой трубки подбираем по диаметру, — что-бы одевался на шток выключателя сети.
Длину следует подобрать такую, что бы шток-толкатель свободно устанавливался на свое место и при этом не сваливался со штока выключателя в нажатом положении последнего. Это примерно 8-10 мм.

Теперь даже забыв снять шток-толкатель, при снятии передней панели, деталь останется целой, просто снявшись с выключателя.

2. Фиксатор троса управления открытием кассетоприемника.
Актуально так же для моделей 5-ой серии — 580, 581, 582.
Часто ломается верхняя часть упора в которую вкручен стопорный винт регулировки.

И такое решение проблемы встречал тоже. Посмеялся.

С проблемой пластика и вкручиваемого в него стопорного винта в этом месте столкнулись и сами производители и сервисные центры Nakamichi. Поэтому в 1988 году вышло руководство по решению данной проблемы с фиксатором троса под номером OOD-SI-3115.

На практике это выглядит так.

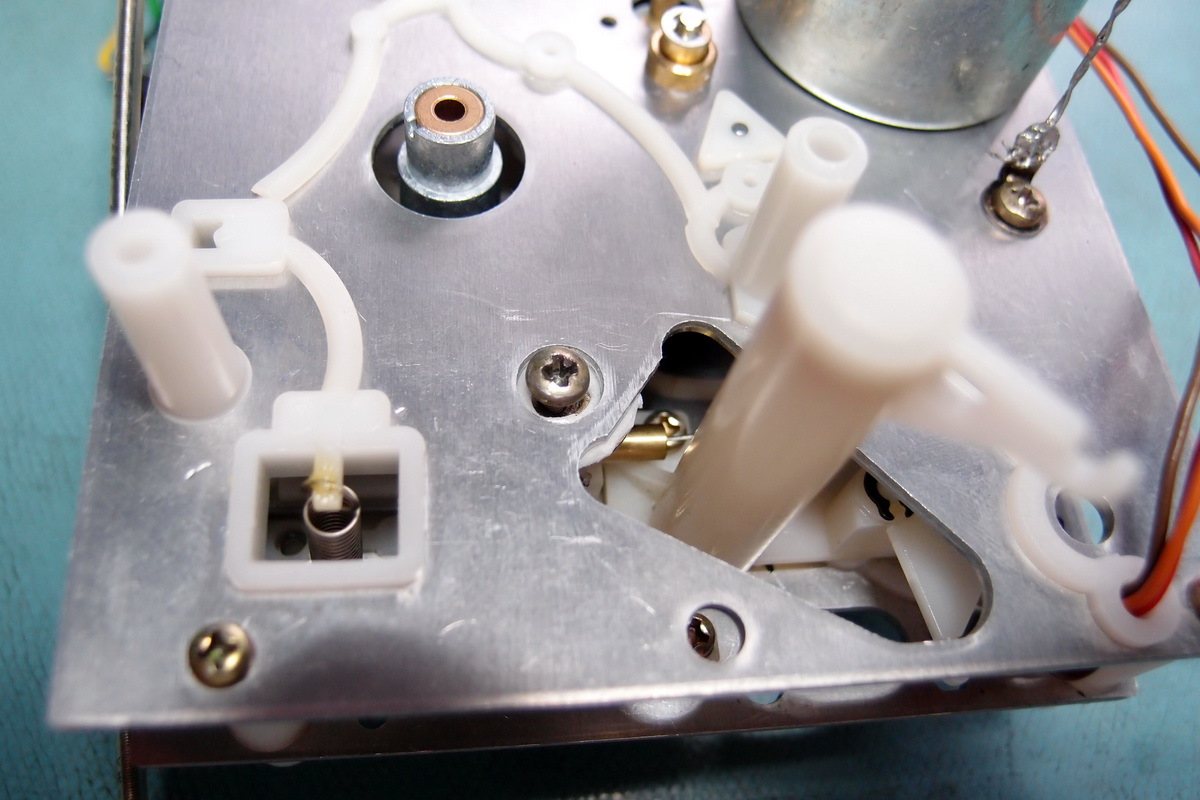

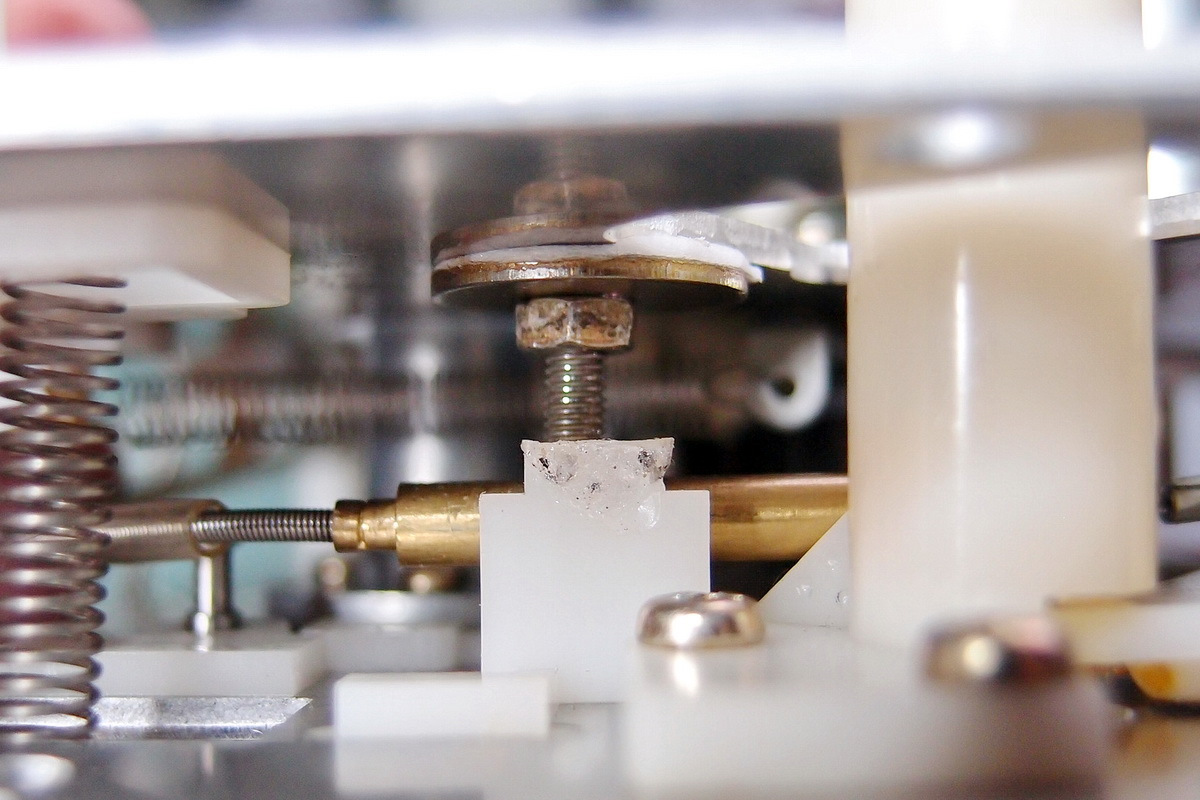

Вид сзади на среднюю пластину ЛПМ. В технологическом отверстии для регулировки положения тросика видна шляпка новоустановленного регулировочного винта большей длины (12-15 мм).

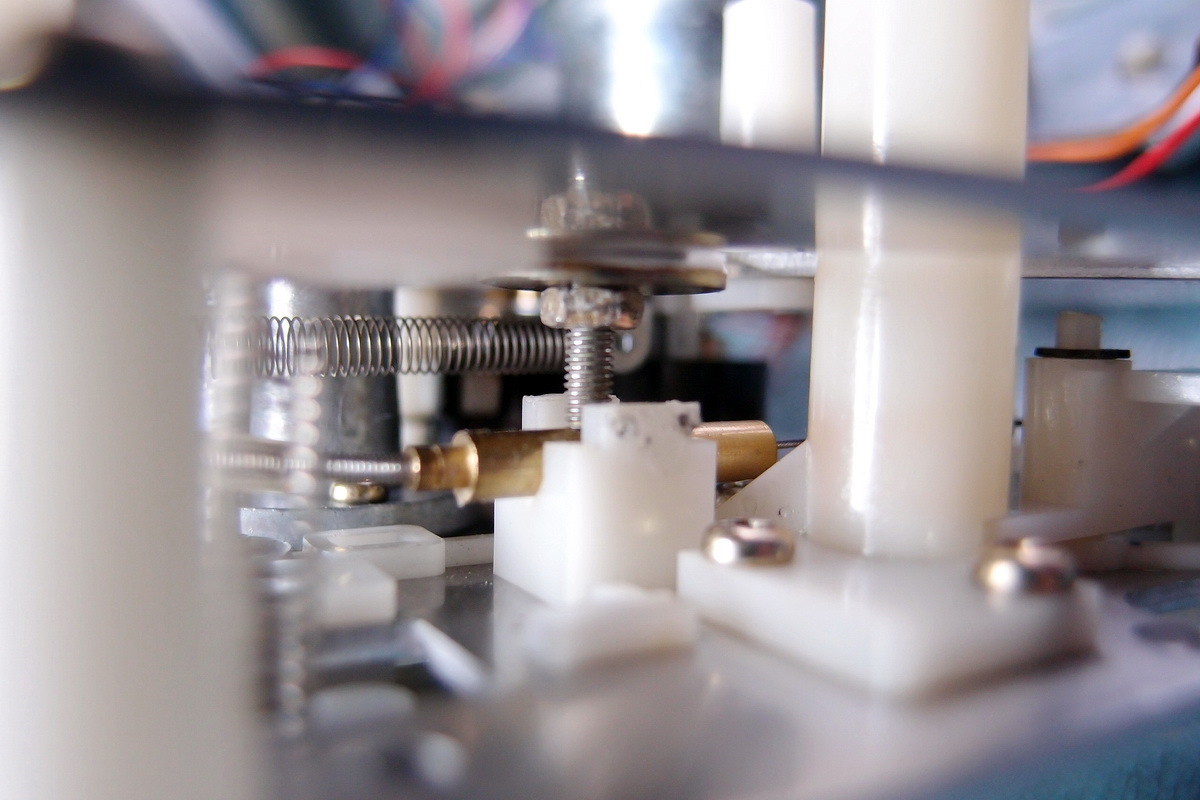

Опорная плоскость — средняя алюминиевая пластина ЛПМ. Используем шайбу с внешним диаметром порядка 12-15 мм на двусторонней клейкой ленте и гайку под новый регулировочный винт.

3. Регулировка высоты направляющих тракта движения ленты.
Это актуально для всех ЛПМ Nakamichi 2-ого поколения.

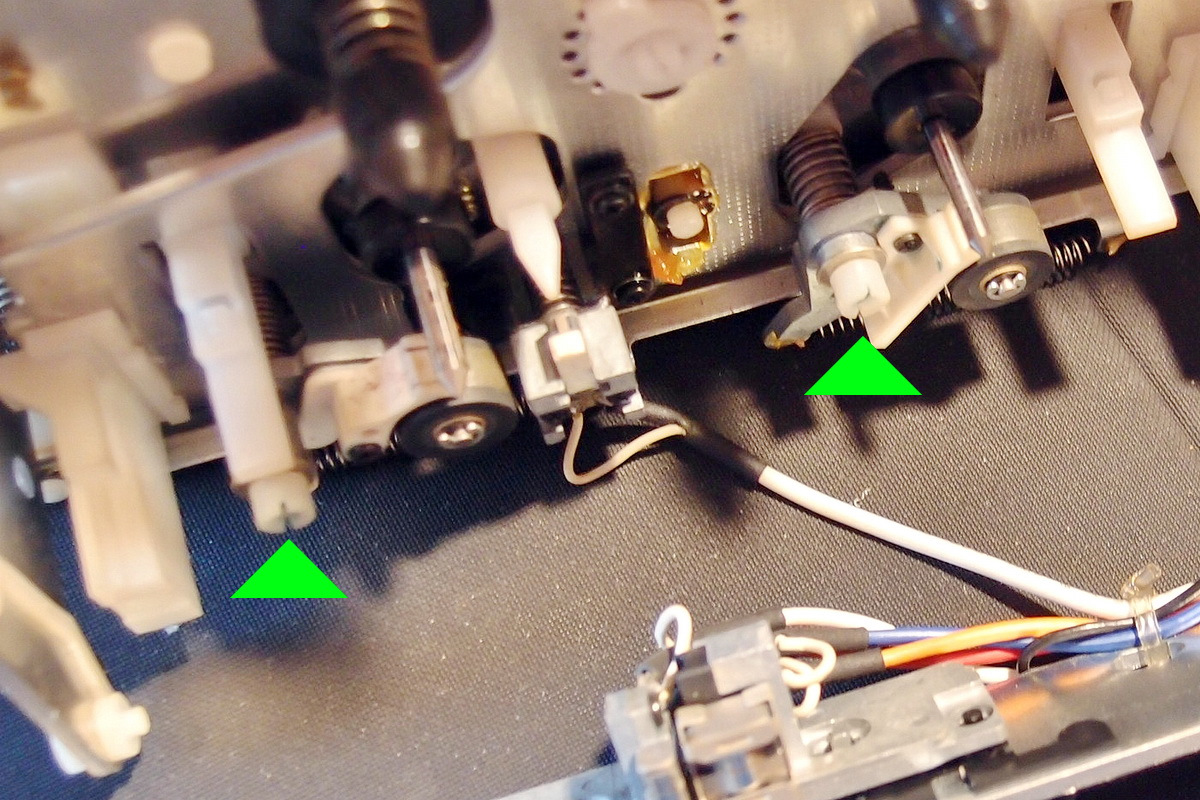

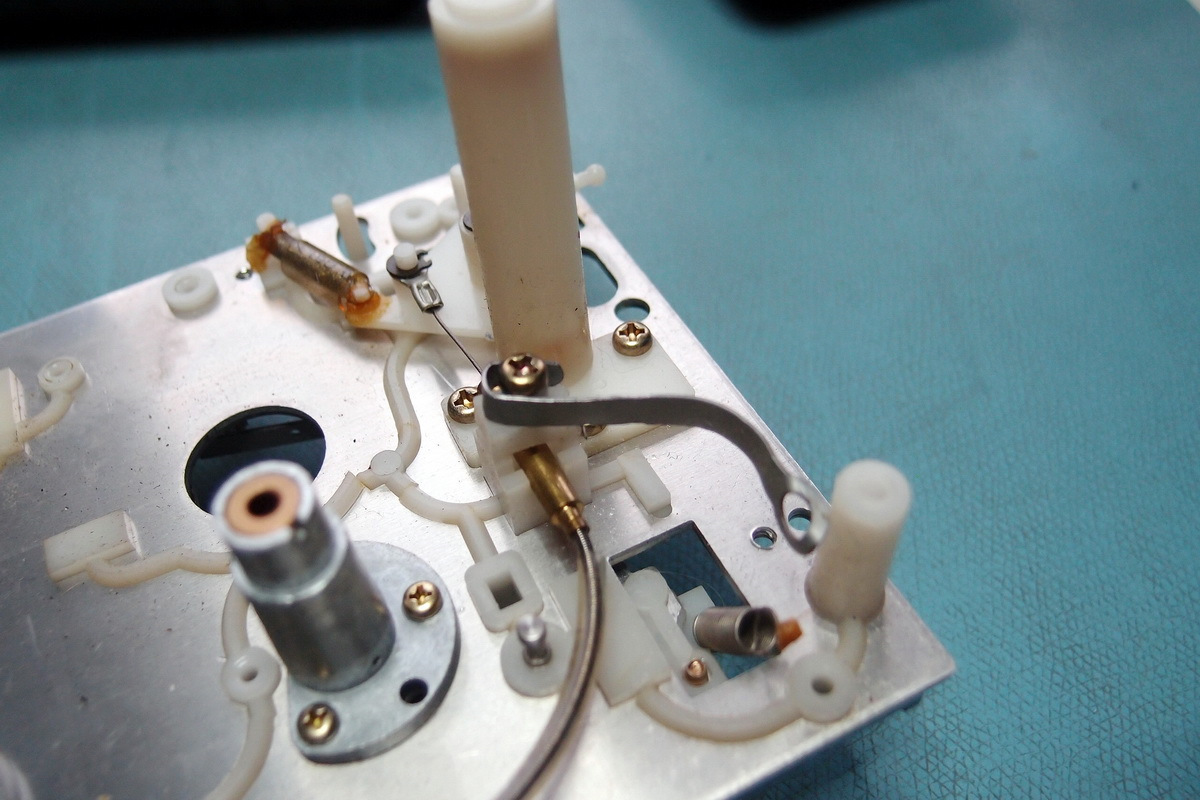

Так выглядит раняя версия регулировочных гаек коромысел на которых установлены направляющие и ролики.

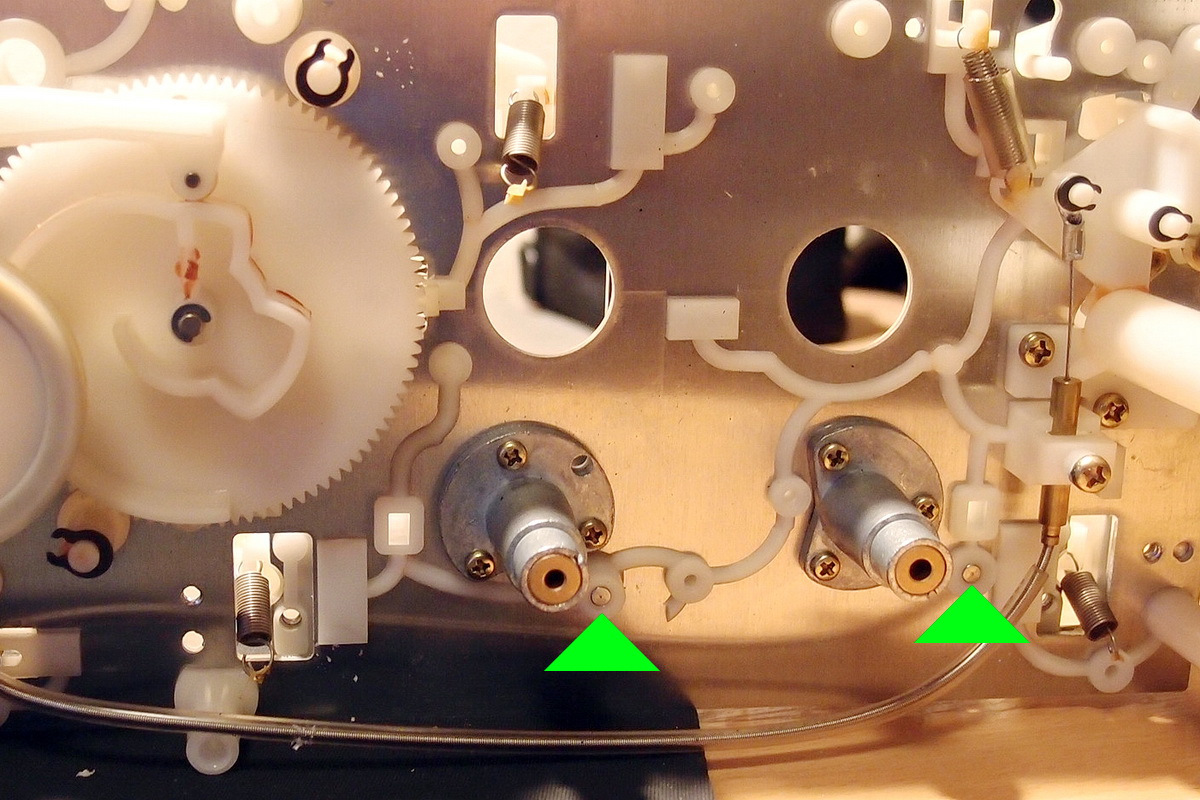

Вид на оси с обраной стороны пластины ЛПМ. Далее по тексту будет понятно, зачем этот снимок.

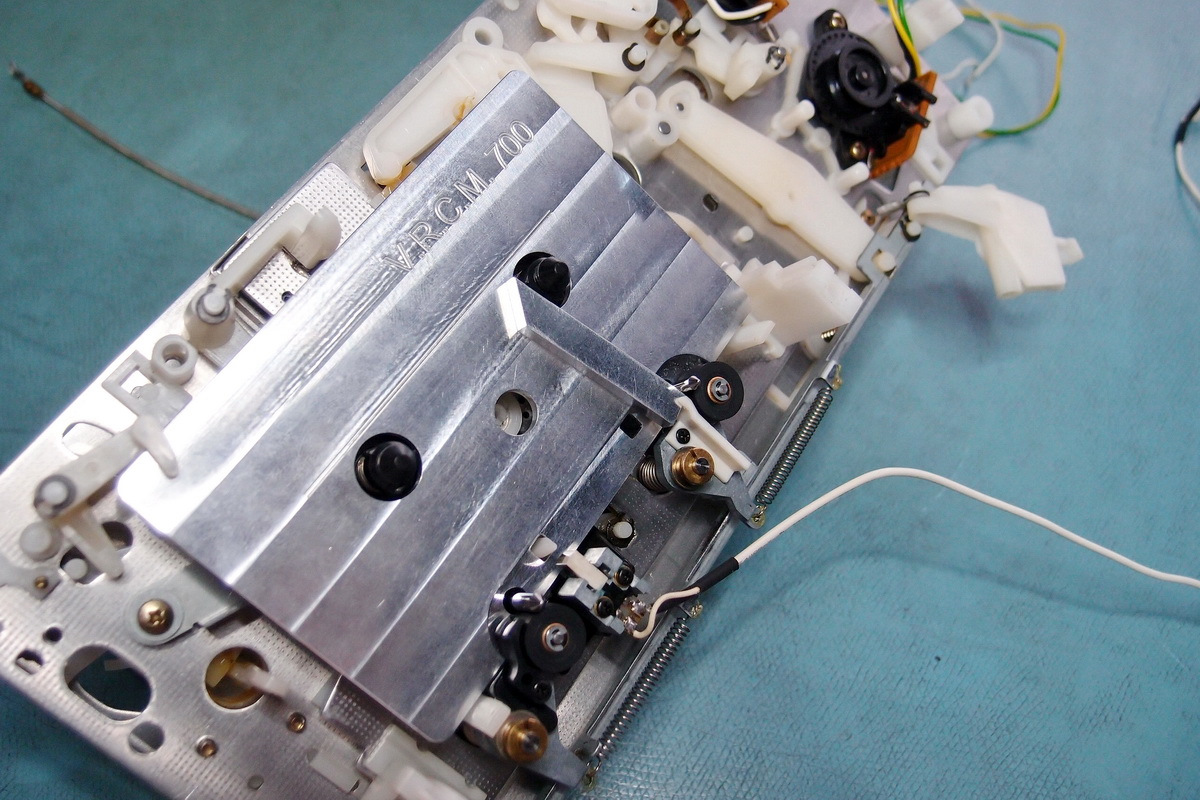

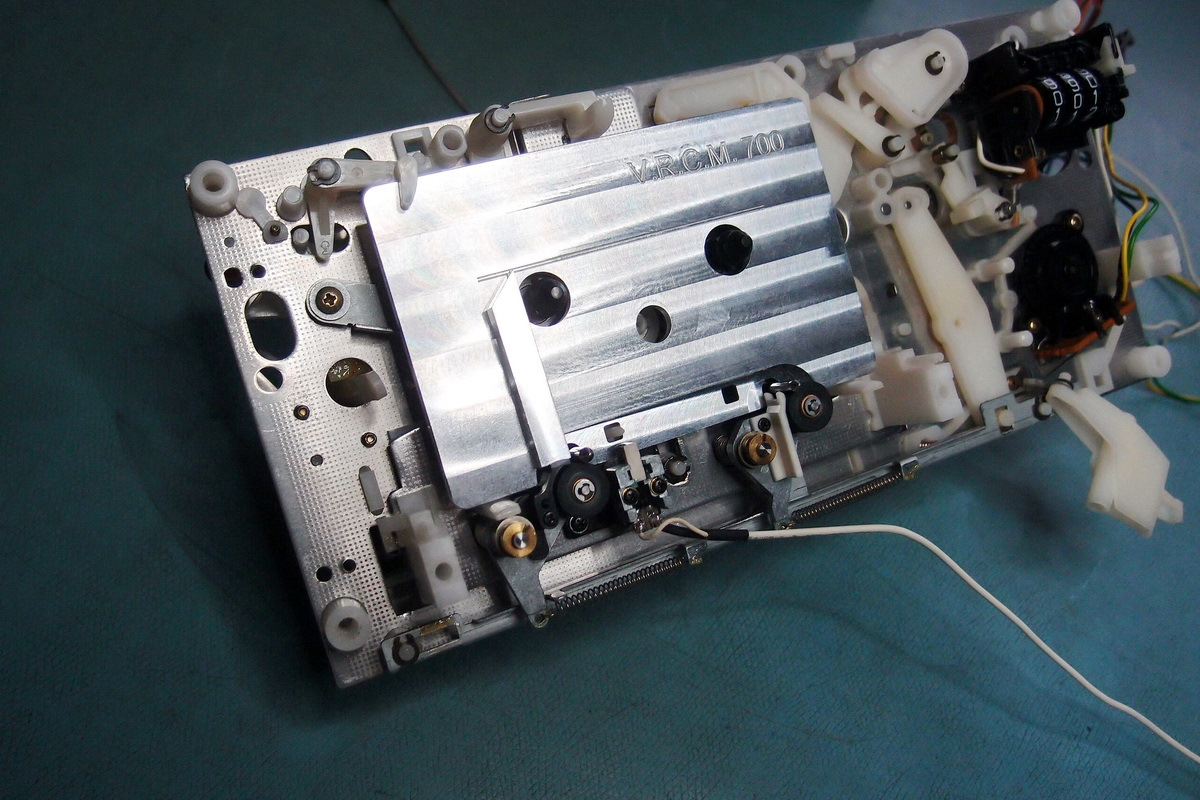

Процесс регулировки : шлицевой отверткой крутим гайки, используя металлический шаблон в статике или зеркальную кассету в динамике.
Правда, здесь есть определенная сложность при регулировке гайки правого коромысла (направляющая перед приемным роликом) в динамике. Так как при этой регулировке установлена пластина с головками, в которой под это дело отверстие не предусмотрено.
Этот недочет решен в следующей версии фиксаторов коромысел роликов.

Разрезные латунные зажимы.

Эти зажимы предназначены только(!) для фиксации коромысел на осях.

Данные зажимы снимаются только при замене или обслуживании коромысел. И устанавливаются обратно на то же место. Видимая, торчащая над зажимом часть оси равна примерно 1,1-1,2 мм.

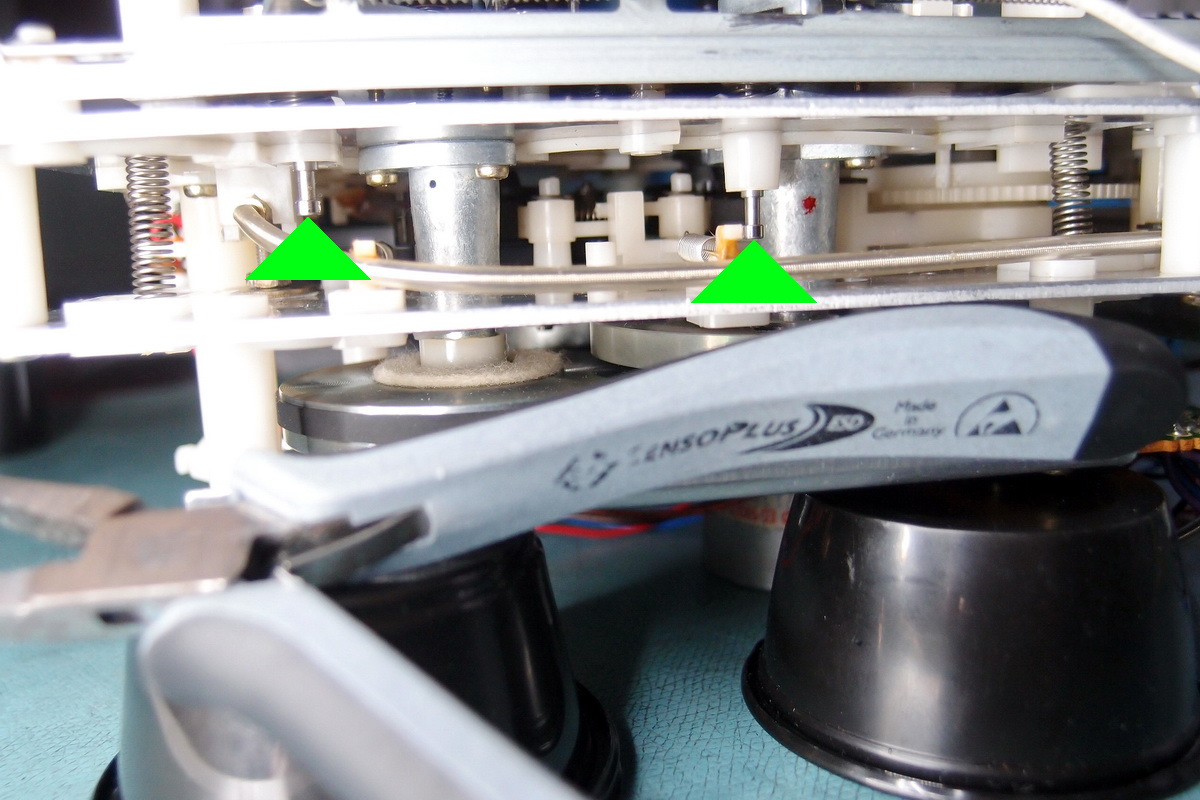

Процесс регулировки при этом производится с обраной стороны пластины.

Торчащие концы осей с пимпочками как раз для этого предназначены.

Для данной процедуры подойдут любые плоскогубцы (пассатижи).
Причем регулировка высоты обоих напрявляющих может легко осуществлятся как в статике, так и в динамике.

Надеюсь данные ноу хау будут любопытны достопочтенной публике,
и полезны начинающим мастерам по кассетной технике.
Спасибо за внимание.

 Автор статьи mapex1976
